ROMOTOP HEAT W 4G 59.50.04 – židinio kapsulė su vandens kontūru ir pilka pakura

Židiniai su vandens kontūru: ROMOTOP HEAT W 4G 59.50.04

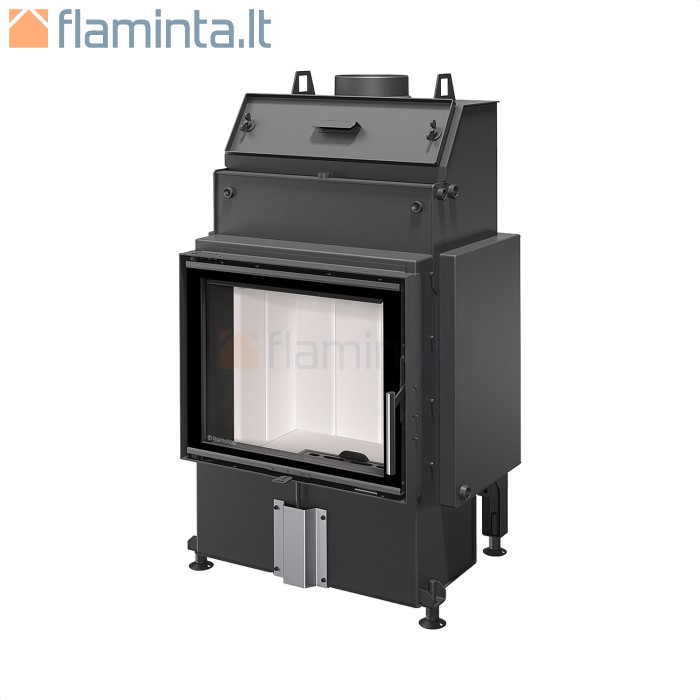

ROMOTOP HEAT W 4G 59.50.04 – židinio kapsulė su tiesiu stiklu, varstomomis durelėmis, pilka pakura ir vandens šilumokaičiu, skirta malkomis kūrenamam židiniui, prijungiamam prie pastato šildymo sistemos.

Tokie židiniai leidžia derinti liepsnos vaizdą su šilumos perdavimu pastato šildymo sistemai; vandens kontūro sprendimą būtina suplanuoti prieš montavimą.

Ugnies vaizdas ir pilka pakura

Tiesus priekinis stiklas atveria ugnies vaizdą iš priešais židinį esančios poilsio zonos. Durelės atveriamos į šoną, todėl prieš apdailinant kapsulę svarbu numatyti patogią prieigą prie rankenos ir laisvą durelių judėjimą. Durelių rėmas pagamintas iš standaus valcuoto profilio; ši konstrukcija skirta patikimam durelių darbui kasdien kūrenant.

Šio modelio pakura išklota šviesiai pilku karščiui atspariu IGNITON. Šviesi iškloja padeda aiškiai matyti liepsną ir pakuros vidų. Pakuros spalva nusako vidinę iškloją, o ne metalinio korpuso ar būsimos židinio apdailos spalvą. Toliau parodyta kita pakuros spalva yra atskiras užsakomas variantas, jos dalys į šios prekės komplektaciją neįtrauktos.

TRIPLE PASS: šiluma patalpai ir šildymo vandeniui

HEAT W 4G kapsulė turi vandens šilumokaitį: kūrenant dalis šilumos perduodama patalpai, o kita dalis – per šilumokaitį tekančiam šildymo sistemos vandeniui. Tai leidžia židinio ugnį derinti su viso būsto šildymo sprendimu, jeigu vandens kontūras tinkamai suprojektuotas ir prijungtas. Kapsulė nėra savarankiška sukomplektuota katilinė: cirkuliacijos, valdymo bei apsaugos įranga parenkama pagal konkrečią sistemą.

Gamintojas šiam HEAT W modeliui nurodo patentuotą TRIPLE PASS konstrukciją. Dūmai vandens šilumokaičiu praeina tris kartus, todėl šilumai perduoti panaudojamas ilgesnis dūmų kelias. Praktinė šio sprendimo nauda – šilumos perdavimas vandeniui prieš dūmams patenkant į dūmtraukį. Tikros eksploatacijos rezultatą taip pat lemia sausos malkos, tinkamas degimo režimas ir švarus šilumokaitis; technologijos pavadinimas savaime negarantuoja vienodų sąnaudų kiekviename pastate.

Vandens kontūro sauga ir priežiūros prieiga

Kapsulėje įrengta aušinimo kilpa, o gamintojas komplektacijoje nurodo oro išleidimo vožtuvą. Aušinimo kilpa yra apsaugos nuo perkaitimo dalis, tačiau veikiančiai apsaugai būtinas tinkamas jos prijungimas ir atskirai parinkta saugos įranga. Kapsulės negalima pradėti kūrenti, kol neveikia visi šildymo sistemos apsaugos įtaisai.

Montavimo projektas turi numatyti šilumos nuvedimą, plėtimosi bei apsauginius įtaisus, vandens cirkuliaciją ir grįžtančio vandens temperatūros palaikymą. Gamintojo vandens kontūro parengimo dokumente aptariamas darbas su akumuliacine talpa ir šilumos nuvedimas nutrūkus elektros tiekimui. Talpa, siurbliai, termostatiniai vožtuvai bei atsarginis elektros šaltinis nėra savaime įskaičiuota šios kapsulės komplektacija – konkretų sprendimą ir jo poreikį nustato šildymo sistemos projektuotojas.

Šilumokaičiui valyti skirtas atskiras valymo atidarymas. Apdaila turi palikti prieigą prie jo, vandens jungčių ir oro išleidimo vietos, kad priežiūra nereikalautų ardyti židinio. Nuosėdos dūmų kelyje trukdo perduoti šilumą, todėl šilumokaitį reikia prižiūrėti kartu su pakura ir dūmtraukiu pagal gamintojo instrukcijas.

Vienas oro valdiklis ir atskiras lauko oro tiekimas

Pirminio ir antrinio degimo oro tiekimas reguliuojamas vienu valdikliu. Jis padeda pereiti nuo užkūrimo prie įprasto degimo neieškant kelių atskirų reguliatorių. Antrinis oras taip pat apipučia stiklą ir padeda mažinti nešvarumų kaupimąsi. Valdiklio padėtį reikia derinti su tikru degimu ir instrukcijoje nurodytu režimu.

CPV jungtis leidžia atskirai suplanuoti degimo oro tiekimą iš lauko. Tai padeda numatyti reikiamą oro kelią į kapsulę, tačiau jungties buvimas savaime nepatvirtina sandaraus ar pasyviojo namo tinkamumo. Ortakio trasą, oro kiekį ir veikimą kartu su rekuperacija ar gartraukiu reikia įvertinti konkrečiame objekte.

Pelenų tvarkymas ir kasdienis kūrenimas

Šio HEAT W modelio standartinėje konstrukcijoje yra atverčiamos ketaus pelenų grotelės ir peleninė. Jos palengvina pelenų surinkimą bei pakuros priežiūrą. Pelenų grotelių nereikia painioti su židinio apdailos oro grotelėmis: pastarosios priklauso konvekcinio oro keliui ir parenkamos montavimo projekte.

Kapsulė kūrenama sausomis malkomis. Naudokite gamintojo patvirtintą kurą ir rekomenduojamą jo kiekį; perteklinis malkų įkrovimas nėra būdas saugiai padidinti židinio galią. Malkas dėkite baigiantis ankstesnei įkrovai, dureles pradžioje praverdami atsargiai, kad išsilygintų slėgis. Po papildymo jas uždarykite. Pelenus šalinti ir įdėklus apžiūrėti reikia tik saugiai atvėsus gaminiui.

Papildomi priedai: gaubtas, rankenos ir apdailos rėmeliai

Šiam vandens kontūro modeliui gamintojas nurodo papildomai užsakomą HW2 IZO01 izoliuotą gaubtą. Jis yra atskira dalis, kurią reikia parinkti pagal numatomą apdailą. Gamintojo priedų sąraše taip pat yra I2 AIRBOX 01 degimo oro jungties dėžė; ją reikia atskirti nuo kitiems modeliams skirto H2 AIRBOX 01 ir pasirinkti pagal tikslų kodą.

Papildomų rankenų pasirinktys – D3 MADLO 01 įleidžiama rankena, D3 MADLO 01P į dešinę lenkta rankena ir H2 MADLO 01 nuimama rankena. Gamintojas šias dalis susieja su konkrečiu HEAT W modeliu savo suderinamumo sąraše. Rankenos sprendimą verta suderinti su pasirinkta apdaila ir patogia prieiga prie durelių; rankenos pasirinktis nekeičia vienpusės kapsulės konstrukcijos.

Apdailos rėmelių pasirinktys šiam modeliui yra H4N RAM04 ir H4N RAM06. RAM04 gamintojas nurodo kaip pusiau gilų apdailos rėmelį; norimą užbaigimą rinkitės pagal konkrečios dalies techninį lapą. Tai papildomai perkamos dalys, o jų suderinamumo negalima automatiškai perkelti kitam kapsulės dydžiui.

Atramos ir pasirengimas montavimui

Gamintojo sąraše pateiktos H2 NOHY 100 standartinės ir H2 NOHY 190 pailgintos reguliuojamos kojelės. Kojelių pasirinkimą suderinkite su numatytu kapsulės aukščiu ir atrama. Jos nekeičia reikalavimo parengti pakankamos laikomosios galios, nejudantį pagrindą ir išlaikyti instrukcijoje nurodytus priešgaisrinius tarpus.

Prieš užsakant židinį įvertinkite tikrą pastato šilumos poreikį, kapsulės atramą, dūmtraukio būklę bei degimo oro tiekimą. Gamintojas modelio nenumato kaip pagrindinio būsto šildymo šaltinio. Korpuso, durelių ir jungčių padėtys matomos techniniame brėžinyje; montavimo instrukcija nustato priešgaisrinius atstumus, izoliaciją ir konvekcinio oro angas. Šiuos reikalavimus derinkite kartu, neužstodami valdiklių, valymo ar techninės priežiūros vietų.
