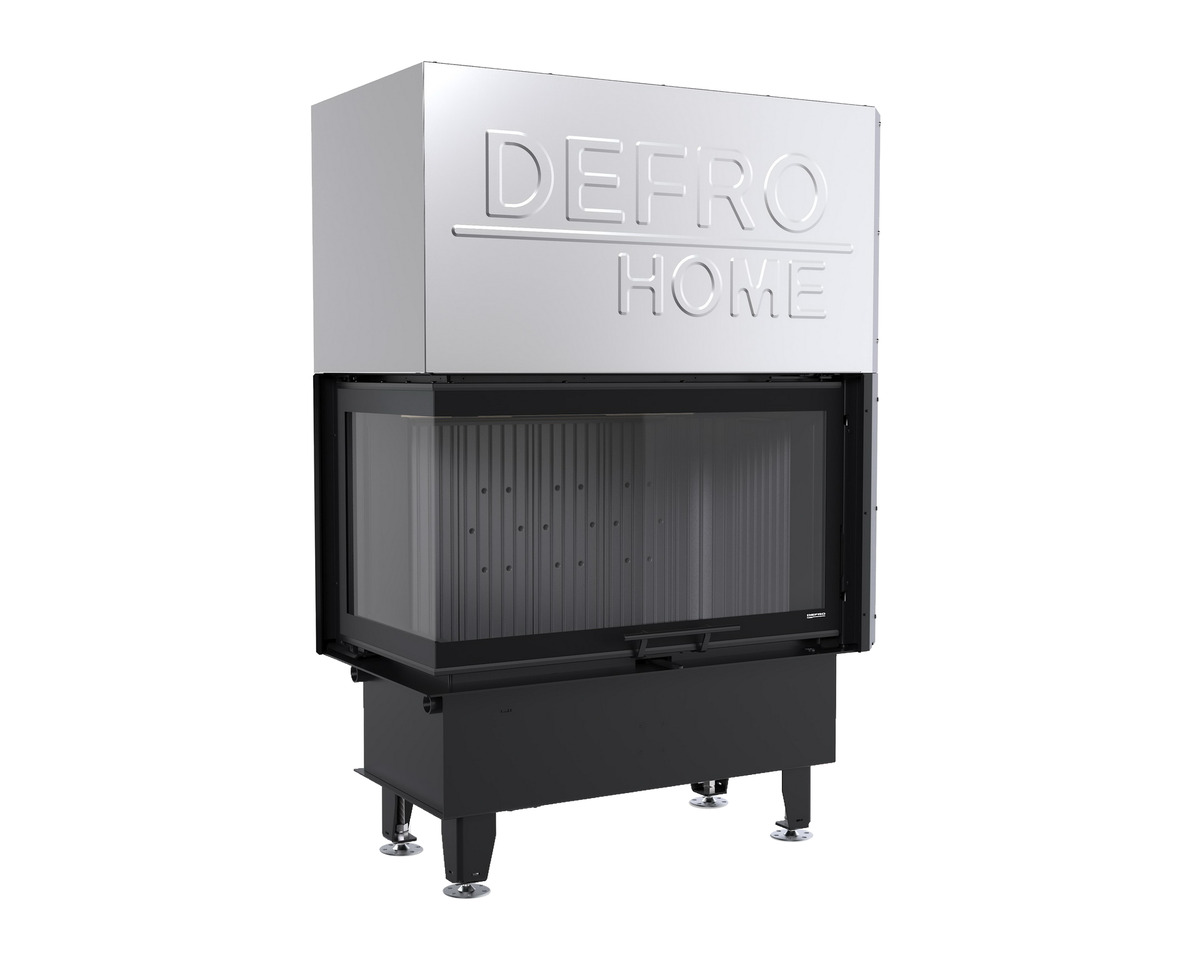

DEFRO HOME INTRA M BL G kampinis židinys su juoda pakura

Kairiojo stiklo kryptis ir apdailos proporcijos

Priekinis ir kairysis šoninis stiklas pratęsia liepsnos vaizdą per apdailos kampą. Kapsulės vietą parinkite pagal kambario planą ir pagrindines sėdėjimo vietas. Apdailos tūrį planuokite pagal konkrečios kapsulės techninį dokumentą, jungtis ir vėdinimo poreikį.

Pakeliamos durelės neatsiveria į kambario gilumą įprasto malkų papildymo metu. Tačiau virš kapsulės reikia vietos pakėlimo konstrukcijai, o prieš židinį – saugaus priėjimo. Šiuos poreikius įvertinus iš anksto, galima suderinti patogų naudojimą, numatytą fasado aukštį ir aiškią apdailos geometriją.

Šildymo galia pagal namo poreikį

Židinio galia parenkama pagal pastato šilumos nuostolius, patalpos poreikį ir numatytą šilumos paskirstymą, ne vien pagal kambario plotą. Didesnė galia savaime nėra pranašumas mažai šilumos reikalaujančiame būste: svarbu, kad kapsulę būtų galima kūrenti tinkamu režimu, nuolat neslopinant liepsnos. Konstrukcijos galimybėms atsiskleisti svarbūs tinkamas įrengimas, sausos malkos ir stabili kamino trauka.

CERAMITON išklojos ir degimo sąlygos

Juodos CERAMITON išklojos dengia pakuros vidų ir suteikia ugniai tamsų foną. Karščiui atspari medžiaga padeda palaikyti degimui palankią temperatūrą, todėl jos paskirtis neapsiriboja dekoratyvia spalva. Įkaitusi pakura ir tinkamas kūrenimo režimas padeda mažinti suodžių kaupimąsi ant išklojų.

Išklojų paviršius saugokite nuo smūgių dedamomis malkomis. Sausas lapuočių kuras, pakankamas oro kiekis ir neperkrauta pakura padeda išnaudoti medžiagos paskirtį; įprasta apžiūra ir priežiūra reikalinga ir juodai pakuros versijai.

Deflektorius, papildomas oras ir karštų dujų kelias

Virš pakuros įrengtas deflektorius nukreipia karštų degimo dujų srautą per tam numatytą kapsulės dalį. Papildomo oro angos pakuros gale padeda sudaryti sąlygas degimo dujoms sudegti. Šie elementai papildo pirminį oro tiekimą: reguliuojate degimui reikalingą orą, o vidinė konstrukcija nukreipia dujų judėjimą ir prisideda prie šilumos mainų.

M BL G šildo orą, o ne vandens kontūrą. Aplink korpusą cirkuliuojantis oras perima šilumą nuo įkaitusių paviršių ir grįžta į patalpą per apdailoje numatytas angas. Galinėje konstrukcijoje matomi papildomi šilumos perdavimo paviršiai. Jų veikimui svarbus laisvas oro kelias aplink kapsulę, todėl apdailos vėdinimas yra šildymo sprendimo dalis.

Šilumos paskirstymas į kitas patalpas

Prireikus įkaitusį orą galima paskirstyti atskirai suprojektuotais ortakiais. Toks sprendimas derinamas prie pastato ir šilumos poreikio; tai nėra automatiškai su kapsule gaunama viso namo šildymo sistema. Šildymo oro ortakiai, degimo oro įvadas ir dūmtraukis atlieka skirtingas funkcijas ir negali būti painiojami tarpusavyje.

Patogus valdymas: pakeliamos durelės ir pakuros priežiūra

M BL G į viršų pakeliamoms durelėms taikomas PERFECT UP sprendimas. Sistema pirmiausia švelniai atitraukia dureles nuo korpuso, todėl sumažėja trintis ir lėčiau dėvisi tarpinės. Tuomet durelės tolygiai pakeliamos į viršų. Malkas papildote pakeldami stiklinį fasadą, neatverdami jo į kambario gilumą. Dureles judinkite ramiai, laikydamiesi instrukcijos, o prieš kūrenimą patikrinkite, kad jos tinkamai uždarytos.

Gamyklinis mechanizmo nustatymas leidžia pakeltoms durelėms išlikti viršutinėje padėtyje; nuleidžiant reikalinga nedidelė naudotojo jėga. To nereikia painioti su savaiminiu durelių užsidarymu. Mechanizmo reguliavimas ir priežiūra skirti kvalifikuotam gamintojo servisui, ne savarankiškam kasdieniam derinimui.

Durelių profilis ir sandarinimas

Platus M BL G durelių profilis kartu su tarpinėmis padeda išlaikyti uždarytos pakuros sandarumą. Numatytais kanalais tiekiamas oras leidžia degimo intensyvumą valdyti reguliatoriumi, o ne atsitiktiniais nesandarumais. Sezoninės priežiūros metu patikrinkite tarpines ir durelių prigludimą; susidėvėję sandarikliai keičiami pagal gamintojo nurodymus.

Oro reguliavimas pagal kūrenimo etapą

Po durelėmis pasiekiamas reguliatorius keičia į pakurą patenkantį oro kiekį, o sistema paskirsto jį pirminiam ir antriniam degimui. Įkuriant ugnį ir malkoms įsidegus oro poreikis skiriasi. Reguliatoriaus padėtį parinkite pagal instrukciją ir stebimą liepsną – taip degimą valdysite ne vien įdėtų malkų kiekiu. Pernelyg užslopinta ugnis skatintų rusenimą ir stiklo aprūkimą.

Švaraus stiklo sistema ir valymas

Palei vidinį stiklo paviršių nukreiptas oro srautas padeda sumažinti suodžių nusėdimą. Kampiniam M BL G tai ypač aktualu, nes liepsnos panoramą kuria priekinis ir šoninis stiklas. Sistema padeda ilgiau išlaikyti aiškų vaizdą, tačiau nepakeičia valymo. Mažesnio kaip 20 % drėgnumo lapuočių malkos ir pakankamas oro tiekimas padeda išvengti bereikalingo aprūkimo.

Vidinį stiklą valykite tik visiškai atvėsus kapsulei. G durelių atvėrimas į šoną numatytas retam valymui ar serviso darbams, o ne įprastam malkų papildymui. Gamintojo DH kempinėlė naudojama sausai; saugokite tarpines, dažytas dalis ir venkite braižančių ar agresyvių priemonių.

Išimamos grotelės ir prieiga prie peleninės

Standartinėje M BL G pakuroje pelenai pro groteles patenka į apačioje esantį indą. Atvėsus kapsulei groteles galima išimti ir pasiekti peleninę. Indo neperpildykite: po grotelėmis turi likti oro pratekėjimui ir jų aušinimui reikalinga erdvė. Išimamas dalis po valymo grąžinkite į instrukcijoje numatytas vietas.

G konstrukcijoje numatyta prieiga prie durelių mechanizmo iš kapsulės vidaus. Ji skirta kvalifikuotam servisui ir pasiekiama atlikus instrukcijoje nurodytus paruošimo darbus. Planuojant apdailą verta numatyti ir kitų prižiūrimų jungčių pasiekiamumą, kad įrengtas židinys būtų ne tik patogiai naudojamas, bet ir prižiūrimas.

INTRA židiniai: priedai ir apgalvotas įrengimas

Juoda CERAMITON pakura, grotelės, peleninė ir juoda standartinė rankenėlė sudaro šios juodos pakuros versijos komplektaciją. Papildomai galima pasirinkti sidabrinę arba nuimamą rankenėlę, tinkamą M30 apdailos rėmelį ir suderinamus THERMOBLOCK šilumos kaupimo priedus. Papildomą komplektaciją verta numatyti prieš apdailos darbus, įvertinus jai reikalingą vietą.

Reguliuojamos kojelės ir kapsulės padėtis

Reguliuojamos kojelės padeda išlyginti kapsulę ant paruošto pagrindo ir suderinti fasado padėtį su būsima apdaila. Srieginis reguliavimas su veržle leidžia pakeisti atramos aukštį, o apvalus padas remiasi į pagrindą. Kapsulės padėtis patikrinama prieš prijungiant ir uždengiant ją apdaila.

Šalia pateikta bendra INTRA kojelių konstrukcijos iliustracija. Ji parodo reguliavimo principą, o ne konkretaus modelio matmenis ar reguliavimo diapazoną. Pagrindas turi atlaikyti visą įrengiamą svorį; kojelių reguliavimas nepakeičia tinkamo jo paruošimo.

INTRA M BL G techninis brėžinys

Prekės galerijos techniniame brėžinyje pateiktos INTRA M BL ir BP G modeliams bendros projekcijos bei montavimui svarbūs matmenys. Baltos ir juodos pakuros versijų išoriniai matmenys nesiskiria. Brėžiniu remkitės derindami kapsulės vietą, apdailą, oro tiekimą ir dūmtraukio prijungimą.

M BL G montavimas: oras, dūmtraukis ir vėdinama apdaila

M BL G prijungiamas prie atskiro degimo oro tiekimo iš lauko. Šis įvadas nepakeičia patalpos vėdinimo ar aplink korpusą cirkuliuojančio šildymo oro. Name su rekuperacija kartu įvertinamas oro balansas, kamino trauka ir jungčių sandarumas. Dūmtraukio trasa projektuojama pagal konkretaus modelio viršutinę jungtį ir montavimo sąlygas.

G modelio apdailoje būtinos angos oro cirkuliacijai ir durelių mechanizmo aušinimui. Gamintojas draudžia šią versiją montuoti į vadinamąją šiltą, nevėdinamą apdailą. Todėl projektuojamos neuždaromos oro įleidimo ir išleidimo angos, paliekami instrukcijoje nustatyti tarpai bei prieiga. Šių sąlygų nereikia pakeisti vien pasirinkus šilumą kaupiančius priedus.

Prieš apdailos darbus patikrinama pagrindo laikomoji geba, kapsulės padėtis ir durelių veikimas; transporto fiksatoriai pašalinami pagal instrukciją. Pirmuosius kūrenimus atlikite palaipsniui, gerai vėdindami patalpą. Konkrečius montavimo atstumus ir medžiagas parenka specialistas pagal modelio dokumentus.
