Kaminas UNIMODUL CLASSIC160

NIKO UNI160 – keraminis kaminas

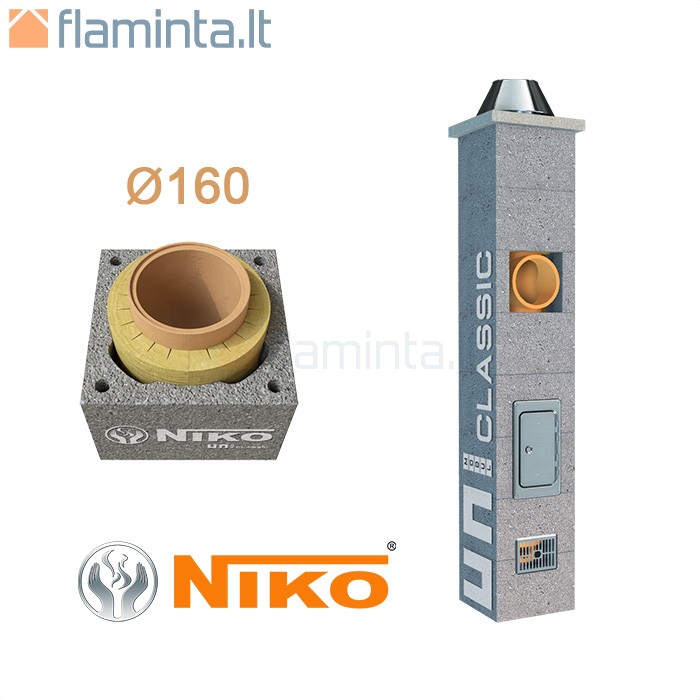

NIKO UNI160 – keraminis kaminas su vienu Ø160 mm dūmų kanalu. Šiame variante papildomų ventiliacijos kanalų nėra, todėl patalpų vėdinimas ir degimo oro tiekimas numatomi atskirai. 160 mm skersmuo pasirenkamas pagal šildymo įrenginio išvado reikalavimus ir dūmtraukio skaičiavimą.

UNIMODUL CLASSIC sistema skirta katilų, židinių, krosnių ir krosnelių dūmams šalinti. Ją galima naudoti su malkomis, briketais, granulėmis, biomase, anglimis, dujomis ar skystuoju kuru kūrenamais įrenginiais, kai jų temperatūros, slėgio ir kondensato reikalavimai atitinka pasirinkto kamino darbo režimą. Suderinamumas vertinamas pagal įrenginio dokumentaciją ir projektą.

Kaminą sudaro trys sluoksniai: vidinis keraminis įdėklas, šilumos izoliacija ir išorinis keramzitbetonio blokelis. WA keramika naudojama dūmų kanalui, o izoliacija mažina jo atvėsimą. Atsparumas drėgmei ir kondensatui vertinamas pagal konkrečiam darbo režimui taikomą sistemos deklaraciją.

Komplektacija ir pasirinkimai

Baziniame komplekte yra pasirinkto aukščio blokeliai ir keraminiai vamzdžiai, izoliacija, glaistas keramikai, vienas 90° pajungimo trišakis ir viena pravala su išvalymo durelėmis. Taip pat pridedamas viršutinis antgalis (konusas), standartinis 70 mm kondensato indas ir jam skirtos ventiliacijos grotelės. Medžiagų kiekiai priklauso nuo kamino aukščio.

Kortelėje rinkitės visą kamino aukštį nuo 4 iki 14 m kas 0,25 m – iš viso yra 41 variantas. Pasirinkus aukštį ir priedus, kaina atsinaujina. Ø160 mm komplektui naudojamas 90° pajungimo trišakis. Jei projekte numatyta dar viena jungtis, galima pridėti antrą 90° trišakį. Dviejų šildymo įrenginių jungimą prie vieno dūmų kanalo būtina atskirai įvertinti projekte.

Jei reikalinga kondensato jungtis, vietoje standartinio indo galima pasirinkti 156 mm aukščio indą. Papildomas trišakis ir betoninė dengiamoji plokštė pasirenkami atskirai. Plokštė naudojama tinkuojamai arba klinkeriu apdailinamai viršūnei; skardinamos viršūnės užbaigimas numatomas pagal projektą. Ji turi tikti šio modelio blokeliui.

Techniniai duomenys

Dūmų kanalas	1, vidinis skersmuo Ø160 mm
Ventiliacija	Be papildomų ventiliacijos kanalų
Blokelio matmenys	36x36x24 cm
Bendras kamino aukštis	4–14 m kas 0,25 m
Sauso darbo režimo klasifikacija	EN 13063-1: T600 N1 D3 G50
Drėgno darbo režimo klasifikacija	EN 13063-2: T400 N1 W2 O50

NIKO UNIMODUL CLASSIC sistemai nurodomas CE ženklinimas ir EN 13063 serijos atitikties dokumentai. Lentelėje pateikti du skirtingi režimai: T600 taikomas sausam, T400 – drėgnam darbui. N1 reiškia neigiamo slėgio režimą, D ir W – sausą ir drėgną aplinką, o 3 ir 2 – atitinkamas korozijos klases. Įrenginiui, kuriam reikia teigiamo slėgio dūmtraukio, vien N1 klasės nepakanka.

G žymimas režimas yra atsparus suodžių gaisrui; jam nurodoma iki 1000 °C bandymo temperatūra. Tai nėra nuolatinė darbinė temperatūra. O žymimam režimui atsparumas suodžių gaisrui netaikomas. Žymėjime nurodytą 50 mm atstumą iki degiųjų medžiagų ir visus montavimo mazgus reikia tikrinti pagal konkrečios komplektacijos deklaraciją, instrukciją bei projektą.

Montavimas ir priežiūra

Montuojant reikia stabilaus pagrindo, numatytos izoliacijos, teisingai sujungtų keramikos elementų ir patogiai pasiekiamos pravalos. Atrėmimas, perdangų ir stogo kirtimas, kamino iškėlimas virš stogo bei jo apdaila parenkami pagal projektą. Montuojant lauke būtinas atmosferos poveikiui tinkamas konstrukcinis ir šilumos izoliavimo sprendinys.

Kaminą reikia reguliariai valyti, tikrinti jo būklę ir kondensato surinkimą. Priežiūros dažnumas priklauso nuo kuro, šildymo įrenginio ir taikomų reikalavimų. Po suodžių gaisro prieš vėl kūrenant reikalinga specialisto apžiūra. Darbų eigą rasite NIKO montavimo iliustracijoje (PDF); kartu vadovaukitės visais konkrečiai sistemai taikomais montavimo dokumentais.

Garantija ir pristatymas

Sistemai nurodoma 30 metų gamintojo garantija, taikoma pagal gamintojo garantijos sąlygas ir montavimo, naudojimo bei priežiūros reikalavimus. Įsigijimo ir sumontavimo dokumentus išsaugokite.

Tiekėjas šiai sistemai nurodo 300 000 € gamintojo atsakomybės draudimo sumą. Draudimo apsaugą apibrėžia galiojančio poliso sąlygos.

Kaminas tiekiamas tiesiai iš sandėlio. Pristatymas – iki pastato.

Paletės atvežamos sunkvežimiu su hidrauliniu liftu ir palečių vežimėliu. Naudojami 12 t, 15 t ir 18 t bendrosios masės automobiliai, todėl pasirūpinkite jiems tinkamu privažiavimu, vieta manevruoti ir lygiu, tvirtu pagrindu iškrovimui. Jei yra pločio, svorio ar kitų privažiavimo ribojimų, praneškite iš anksto.

Pristatymo laiką ir iškrovimo vietą suderinkite prieš atvykstant automobiliui. Palečių vežimėliu krovinį galima perkelti tik tinkamu pagrindu; pristatymas iki pastato neapima užnešimo laiptais, perkėlimo per kliūtis ar kamino montavimo.
