DEFRO HOME INTRA I G M30 apdailos rėmelis

DEFRO HOME INTRA I G M30 apdailos rėmelis

Originalus M30 apdailos rėmelis skirtas DEFRO HOME INTRA I G židinio kapsulei. Jis suformuoja aiškią kapsulės fasado ir aplinkinės apdailos sandūrą, todėl priekinė židinio dalis atrodo vientisa ir tiksliai užbaigta. Rėmelio forma bei tvirtinimo vietos pritaikytos konkrečiam INTRA I G modeliui.

Patvirtinti matmenys ir techniniai brėžiniai

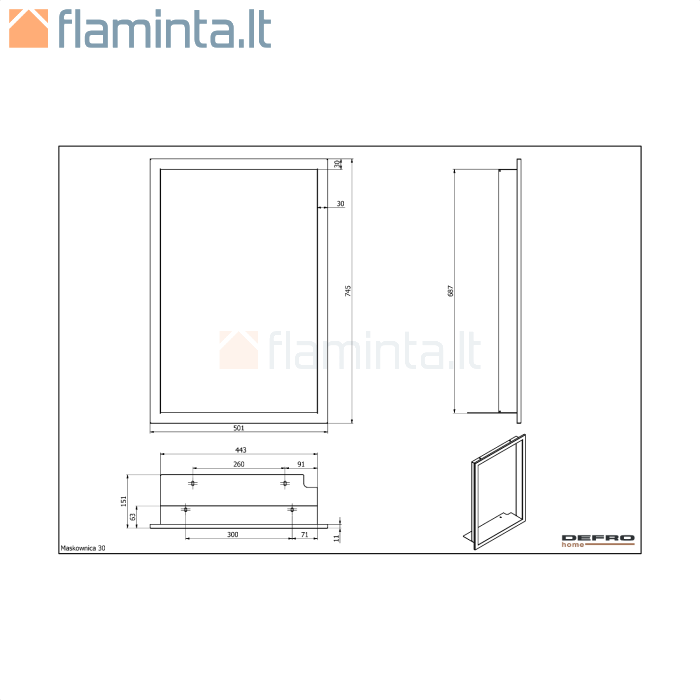

Gamintojo techniniame brėžinyje nurodytas 501 mm išorinis plotis ir 745 mm išorinis aukštis. Atskirame techniniame brėžinyje pateiktos priekinė, šoninė bei viršutinė projekcijos, profilio detalės ir tvirtinimo taškai. Galerijoje taip pat pateikiamas atskiras montavimo brėžinys, todėl matmenys ir tvirtinimas nėra sprendžiami pagal bendrą iliustraciją.

Rėmelio išvaizda

Perspektyvinė gamintojo projekcija parodo tiesaus rėmelio kontūrą, profilio kryptį ir kampų sandarą. Ji skirta konstrukcijos formai suprasti, o tikslūs montavimo duomenys tikrinami pagal techninius brėžinius.

Montavimas

Rėmelis montuojamas kartu derinant kapsulės padėtį, apdailos storį ir numatytus šiluminio plėtimosi tarpus. Prieš galutinai užbaigiant apdailą būtina sutikrinti kapsulės išlyginimą, durelių eigą ir rėmelio tvirtinimo vietas. Montavimo darbus turi atlikti židinių įrengimo patirtį turintis specialistas.
