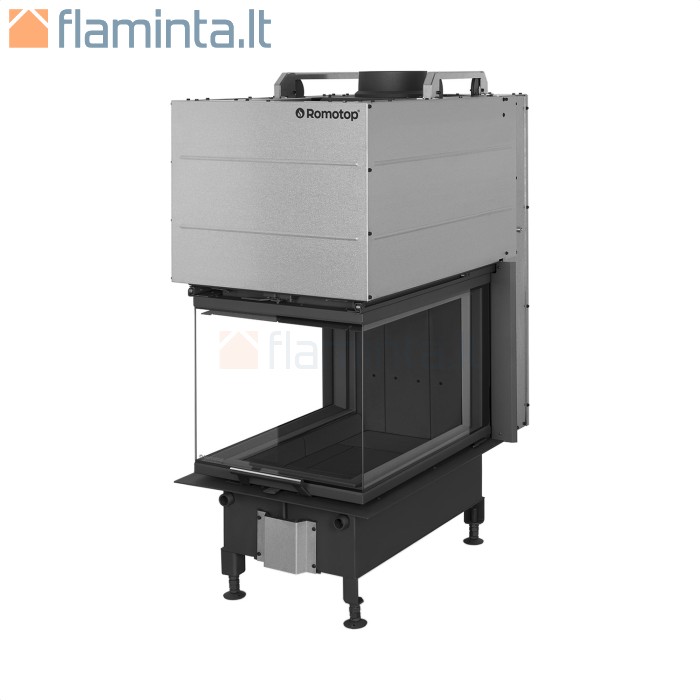

ROMOTOP HEAT U 3G L 50.52.70.26 – trijų pusių židinio kapsulė su juoda pakura

Trijų pusių židiniai: ROMOTOP HEAT U 3G L 50.52.70.26 su juoda IGNITON pakura

ROMOTOP HEAT U 3G L 50.52.70.26 – trijų pusių židinio kapsulė su U formos stiklu, pakeliamomis durelėmis ir juoda IGNITON pakura, skirta malkomis kūrenamam, individualiai apdailinamam židiniui.

U formos stiklas – ugnis matoma iš trijų pusių

Priekinis ir abu šoniniai stiklai sudaro U formos kompoziciją. Ilgesnės įstiklintos šoninės dalys leidžia stebėti liepsną ne tik tiesiai prieš židinį, bet ir iš šonų. Trijų pusių židiniai ypač naudingi tuomet, kai ugnies vaizdą norite matyti iš skirtingų poilsio zonos vietų.

Stiklas sudarytas iš trijų dalių. Tai svarbus konstrukcinis skirtumas nuo kapsulės su trumpomis šoninėmis stiklo dalimis ar vientisu lenktu stiklu. Galutinę apdailą galima projektuoti pagal interjerą, kartu paliekant gamintojo nurodytą vietą durelių judėjimui, oro cirkuliacijai ir priežiūrai.

SILENT LIFT durelės ir prieiga stiklui valyti

SILENT LIFT pakėlimo mechanizmas skirtas sklandžiam, tyliam ir tiksliam durelių judėjimui. Papildant malkas durelės pakeliamos į viršų, todėl nereikia jų atverti į kambario pusę kaip įprastų šarnyrinių durelių. Normaliai kūrenant durelės laikomos uždarytos.

Gamintojo konkretaus modelio instrukcijoje atskirai parodyta, kaip atlaisvinti durelių mechanizmą ir pasiekti stiklą valymui. Šią prieigą reikia numatyti dar projektuojant apdailą. Prieš montavimą taip pat būtina pašalinti transportavimo fiksatorius ir patikrinti durelių bei atsvarų veikimą; naudojimo ir valymo padėčių negalima keisti savavališkai.

Juoda IGNITON pakura ir bazinė komplektacija

Degimo kamera išklota karščiui atspariu IGNITON, o šis variantas turi juodą pakuros išklojimą. Tamsus fonas išryškina liepsnos vaizdą ir dera su juodu durelių rėmu. Išklojimas yra degimo kameros dalis, todėl jo būklę, vientisumą ir montavimą reikia vertinti pagal šio modelio instrukciją.

Standartinė konstrukcija yra be pelenų grotelių. Papildomai užsakomas H3 ROST 03 komplektas leidžia naudoti ketaus pelenų groteles ir pelenų dėžutę su dangteliu. Pelenų grotelės pakeliamos komplekto kabliu, o uždengta dėžutė patogiau išimama ir pernešama. Šis komplektas nėra bazinės kapsulės įrangos dalis.

Degimo oras ir stiklo apiplovimas

Pirminio ir antrinio degimo oro tiekimas reguliuojamas vienu valdikliu. Juo parenkama užkūrimo ir įprasto kūrenimo padėtis, todėl naudojantis židiniu nereikia atskirai derinti kelių rankenėlių. Papildomas tretinis oras tiekiamas į degimo kamerą, kad padėtų sudeginti iš medienos išsiskiriančias dujas.

Antrinis oras teka prie stiklo ir padeda mažinti nešvarumų kaupimąsi. Tai palengvina liepsnos stebėjimą, tačiau stiklo švara priklauso ir nuo sausų malkų, kamino traukos bei tinkamo oro nustatymo. Oro apiplovimas nepakeičia įprasto stiklo valymo.

Šis HEAT U 3G L 50.52.70.26 modelis gamintojo nurodytas be DOUBLE SPIN sistemos. Jo degimo ir oro tiekimo konstrukcija vertinama pagal šiam modeliui skirtus dokumentus.

CPV jungtis ir oro tiekimo planavimas

CPV – centrinio išorinio oro tiekimo jungtis – skirta degimo orui atvesti iš lauko. Tai leidžia oro tiekimą planuoti kaip atskirą židinio įrengimo dalį. Papildoma H2 AIRBOX 02 oro jungties dėžutė palengvina oro kanalo prijungimą iš apačios.

Sandariame name montuotojas turi suderinti oro kanalą, kamino trauką ir mechaninio vėdinimo ar virtuvės gartraukio veikimą. Vien CPV jungtis savaime nepatvirtina tinkamumo kiekvienai rekuperacinei sistemai: sprendimas priklauso nuo konkretaus įrengimo ir slėgių patalpoje. Oro kanalas, jungties dėžutė ir montavimo medžiagos parenkami atskirai.

Konvekcinis šildymas ir apdailos konstrukcija

Kapsulė skirta konvekciniam veikimui: apdailos ertmėje cirkuliuojantis oras sušyla ir perduoda šilumą patalpai. Oro įtekėjimo bei ištekėjimo vietas reikia numatyti apdailos projekte. Šis modelis neturi vandens šilumokaičio, skirto radiatorių ar grindinio šildymo kontūrui.

Pasirenkamas HU3LF KON01 konvekcinis gaubtas yra konkrečiam modeliui skirtas priedas. Galutinį oro paskirstymo sprendimą montuotojas turi derinti su gaubtu, apdailos konstrukcija ir priežiūros galimybėmis; vien gaubto pasirinkimas nepatvirtina visos karšto oro paskirstymo sistemos suderinamumo.

Papildomi rėmai ir montavimo priedai

Priedai parenkami pagal tikslų kapsulės kodą ir apdailos konstrukciją. Atraminis rėmas bei apdailos rėmelis atlieka skirtingas funkcijas: vieno negalima automatiškai laikyti kito pakaitalu.

• HU3LF RAM13 ir HU3LF RAM14 – atraminiai rėmai, skirti šiam U formos modeliui.
• HU3LF RAM11 ir HU3LF RAM12 – apdailos rėmeliai jungčiai tarp kapsulės ir numatytos apdailos užbaigti.
• HU3LF KON01 – konvekcinis gaubtas; jo komplektaciją būtina suderinti su montuotoju.
• H2 NOHY 190 – ilgesnės reguliuojamos kojelės montavimo padėčiai parinkti.
• KV TR SET 001 – transportavimo rankenų komplektas kapsulei pernešti montavimo metu.

Jei apdailos sprendimui reikalinga gamintojo laikanti konstrukcija, ji užsakoma kaip atskiras gamyklinis HU3LF 26 K1 variantas. Gamintojas nurodo, kad konstrukcija sumontuojama gamykloje ir atskirai neparduodama. Bazinės HU3LF 26 kapsulės negalima pristatyti kaip jau turinčios K1 konstrukciją.

Kas svarbu prieš įrengiant židinį

Pagrindas turi atlaikyti kapsulės, pasirinktos apdailos ir papildomų akumuliacinių dalių svorį. Būtina numatyti gamintojo reikalaujamą nedegią izoliaciją, saugius atstumus nuo degių konstrukcijų ir laisvą konvekcinio oro judėjimą. Kapsulės korpuso negalima tiesiog uždaryti sandarioje, neventiliuojamoje apdailos dėžėje.

Dar prieš apdailos darbus reikia įvertinti dūmtraukio ir oro kanalo prijungimą, durelių judėjimo erdvę, stiklo valymo padėtį bei prieigą kapsulei, dūmų kanalui ir kaminui prižiūrėti. Montavimo atstumai, izoliavimo schema ir brėžinio matmenys tikrinami konkretaus modelio dokumentuose; bendras kito židinio montavimo pavyzdys jų nepakeičia.

Gamintojas šį įrenginį nurodo kaip papildomą, o ne pagrindinį namo šilumos šaltinį. Galią reikia derinti su patalpos šilumos nuostoliais ir kitais šildymo įrenginiais, kad malonus ugnies vaizdas nevirstų per stipriu kambario įkaitinimu.

Kūrenimas ir kasdienė priežiūra

Kūrenkite sausomis malkomis, kurių drėgnumas neviršija 20 %. Gamintojo instrukcijoje parodytas užkūrimas iš viršaus ir oro valdiklio padėtys. Tinkamai išdėstytos malkos bei pakankamas degimo oras padeda palaikyti tolygų degimą, o kuro kiekis parenkamas pagal šio modelio nurodytą dozę.

Malkas papildykite joms sudegus iki tinkamo žarijų sluoksnio, dureles kelkite palaipsniui ir po papildymo uždarykite. Degant kurui oro tiekimo negalima visiškai užverti. Atvėsusį stiklą, pakuros išklojimą ir pelenus prižiūrėkite instrukcijoje nurodytu būdu; pelenai šalinami tik įsitikinus, kad juose nėra žarijų.

Prieš šildymo sezoną ir po ilgesnės pertraukos patikrinkite degimo kameros bei dūmų šalinimo kelio švarą. Durelių ir stiklo sandariklių būklė svarbi valdomam degimo oro tiekimui, todėl susidėvėjusias dalis reikia pakeisti tinkamomis gamintojo dalimis.

Profesionalus židinių montavimas

Profesionaliai įrengiant židinį suderinami kapsulės galia, dūmtraukis, degimo oro tiekimas, apdailos izoliacija ir pasirinktų priedų apkrovos. Gamintojo montavimo instrukcija numato įrengimą per įgaliotą ROMOTOP atstovą; montavimo projektą ir jo atlikimą būtina suderinti prieš užsakant galutinę komplektaciją. Apie darbų planavimą ir paslaugą skaitykite Flamintos profesionalaus židinių montavimo puslapyje.
