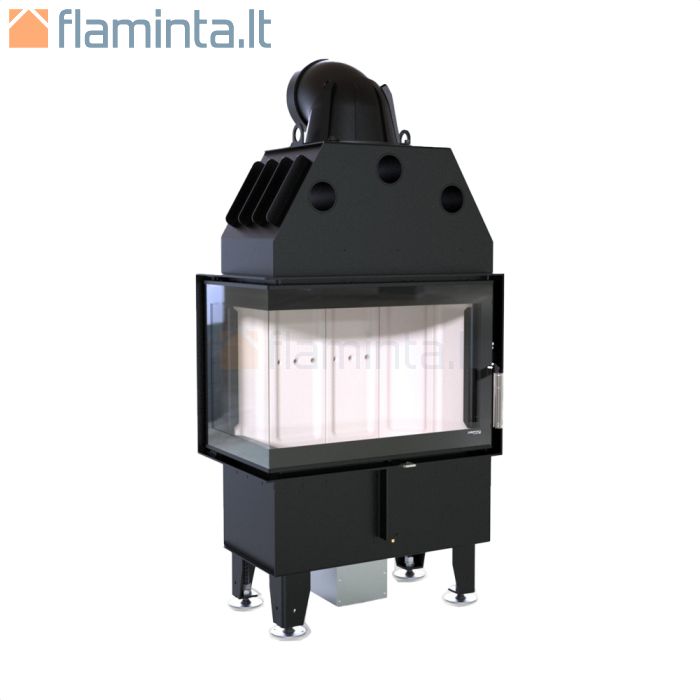

DEFRO HOME INTRA S BL kampinis židinys su balta pakura

Kampiniai židiniai: INTRA S BL liepsna iš priekio ir kairės

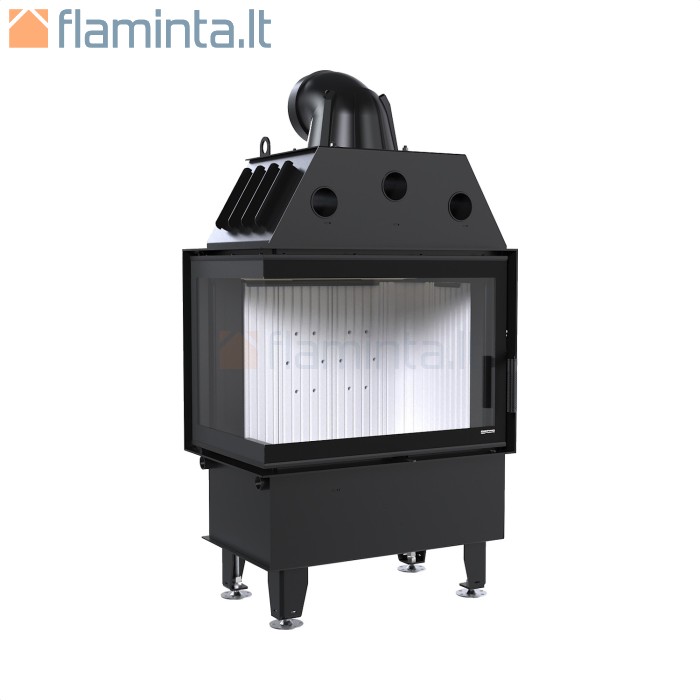

DEFRO HOME INTRA S BL su balta CERAMITON pakura sujungia priekinį ir kairįjį šoninį ugnies vaizdą. Liepsna tampa matoma ir sėdint priešais židinį, ir žvelgiant iš greta esančios erdvės. Palyginti su S BL MINI, įprastos S BL versijos pakuros angos rėmas platesnis ir aukštesnis, o šoninė dalis gilesnė. Kampinis fasadas todėl ryškiau dalyvauja interjere. Šviesios išklojos kontrastuoja su tamsiu durelių apvadu ir išryškina pakuros formą net nekūrenant.

Korpuso briaunos ir konvekcinis šildymas

Galinėje bei šoninėse korpuso dalyse esantys šilumos atidavimo elementai padidina su aplinkiniu oru besiliečiantį paviršių. Oras prie įkaitusios kapsulės sušyla, kyla ir per apdailos angas patenka į kambarį. Taip šilumą perduoda ne tik matomas fasadas, bet ir už apdailos paslėptas korpusas.

Viršutinėje dalyje esantys šilumokaičio vamzdžiai papildo šilumos mainų paviršių. Šie elementai veikia kartu su apdailoje paliktu oro keliu. Prireikus šiltą orą galima paskirstyti ortakiais į kitas patalpas; tokia sistema projektuojama atskirai, įvertinus atstumus ir pastato šilumos poreikį.

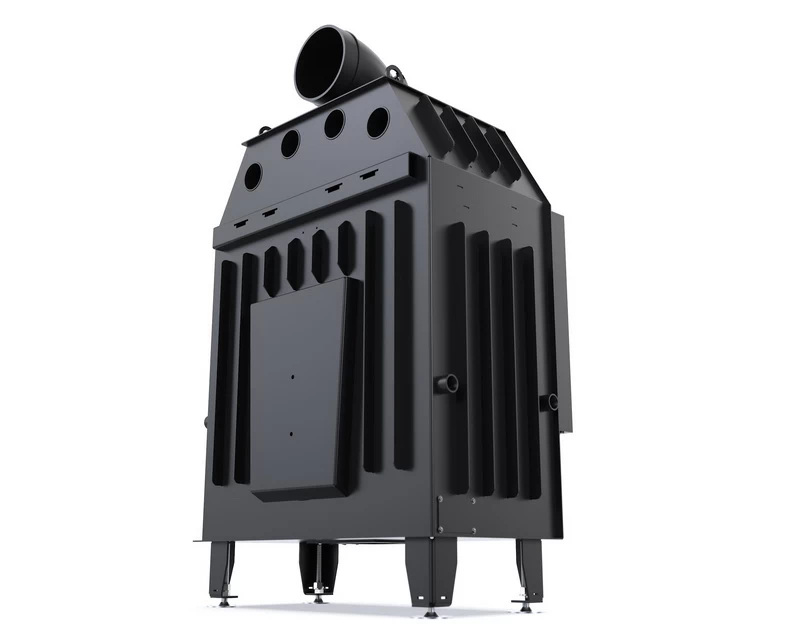

Korpuso briaunos ir galinės dalies konstrukcija

Galinės dalies konstrukcijos vaizdas leidžia aiškiau pamatyti vertikalias šilumos perdavimo briaunas ir jų išdėstymą. Tai bendros INTRA kampinių židinių konstrukcijos iliustracija, o ne S BL matmenų ar tikslinės kapsulės prijungimų brėžinys.

Deflektorius ir degimo dujų kelias

Virš pakuros įrengtas deflektorius nukreipia degimo dujų srautą ir prisideda prie šilumos mainų kapsulės viduje. Galinėje pakuros dalyje numatytos papildomo oro angos padeda sudaryti sąlygas degimo dujoms sudegti. Šiuos sprendimus papildo reguliuojamas oro tiekimas: jų paskirtis – padėti panaudoti malkų šilumą, o ne kompensuoti drėgną kurą ar netinkamą trauką.

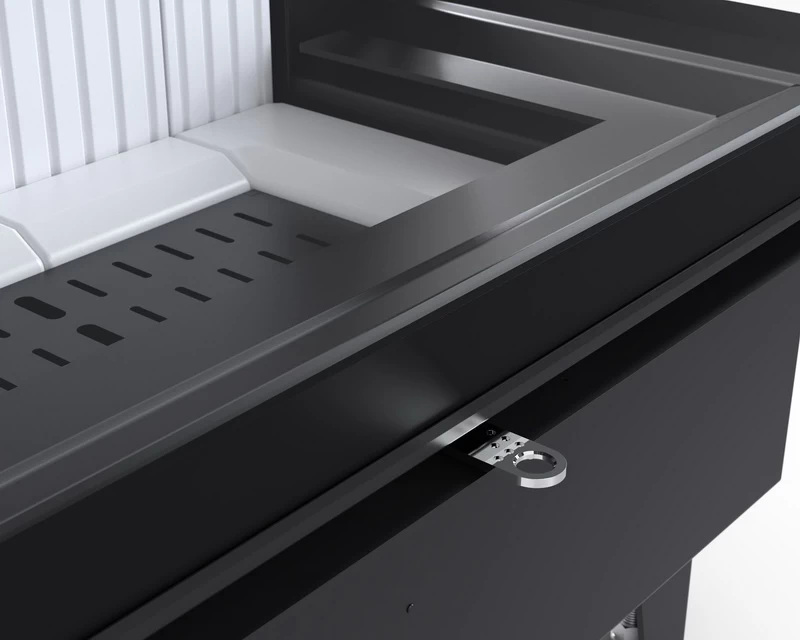

Oro reguliatorius pagal kūrenimo etapą

Po durelėmis pasiekiamu reguliatoriumi keičiate į pakurą patenkantį oro kiekį. Sistema paskirsto jį degimui ir antriniams procesams, todėl liepsnos intensyvumą valdote ne vien malkų kiekiu. Reguliatoriaus padėtis parenkama pagal instrukciją ir degimo eigą. Pernelyg sumažintas oro tiekimas gali skatinti rusenimą bei stiklo aprūkimą; reguliatorius nėra automatinis patalpos temperatūros termostatas.

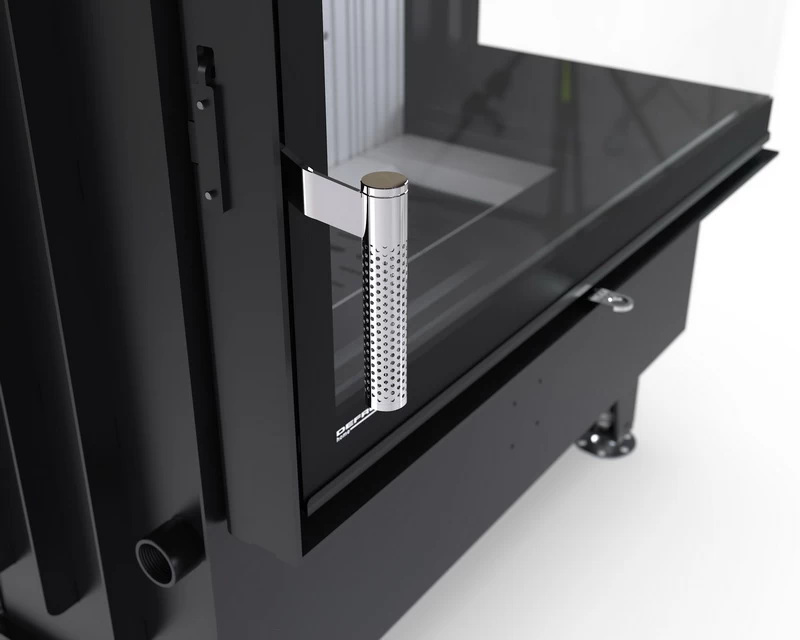

Sidabrinė rankenėlė ir šviesus peleninės dangtelis

Sidabrinė rankenėlė suteikia tamsiam fasadui šviesų metalinį akcentą; ji parodyta baltos pakuros gamintojo nuotraukoje ir pasirenkama papildomai. Šviesus keraminis peleninės dangtelis skirtas baltai pakurai: jis uždengia grotelių zoną ir parduotuvėje pateikiamas kaip pasirinktis „Pakura be pelenų grotelių“. Nepasirinkus dangtelio lieka įprastos grotelės. Šiuos papildymus verta apsispręsti užsakant židinį.

THERMOBLOCK: šiluma atiduodama palaipsniui

S BL suderinamas su 1–6 viršutinėmis THERMOBLOCK eilėmis ir jam skirtais galiniais bei šoniniais šilumos kaupimo komplektais. Moduliai perima dalį kūrenant susidariusios šilumos, ją sukaupia ir vėliau palaipsniui atiduoda. Tai galimybė pratęsti šilumos atidavimą ugniai silpstant, tačiau trukmė priklauso nuo komplektacijos, kūrenimo ir patalpos šilumos poreikio.

Brėžinyje parodyta vienos eilės konstrukcija. Modulių skaičius, atramos ir jiems reikalinga vieta parenkami projekte; šilumą kaupiantys priedai užsakomi papildomai. Jie nepanaikina kapsulei būtinos oro cirkuliacijos ir saugaus įrengimo reikalavimų.

M30 apdailos rėmelis: fasado ir apdailos sandūra

INTRA S BL gamintojas siūlo M30 mažo gylio ir gilius apdailos rėmelius. Skirtingi profiliai leidžia suderinti fasado padėtį su apdailos plokštuma ir norimu kampo vaizdu. Kairiajam židinio kampui parenkama BL konstrukcija, o konkretaus dydžio kontūrai bei tvirtinimas tikrinami S BL brėžinyje. Iliustracijoje matomas gilus kairysis rėmelis su atskirai parodyta profilio detale; mažo gylio variantas atrodo kitaip.

Rėmelis padeda suformuoti aiškią fasado sandūrą, bet nepakeičia šiluminio plėtimosi tarpų ar oro angų. Rėmelių ir šilumos kaupimo modulių ieškokite DEFRO HOME židinių priedų kategorijoje.

S BL montavimas: oro kelias, dūmtraukis ir prieiga

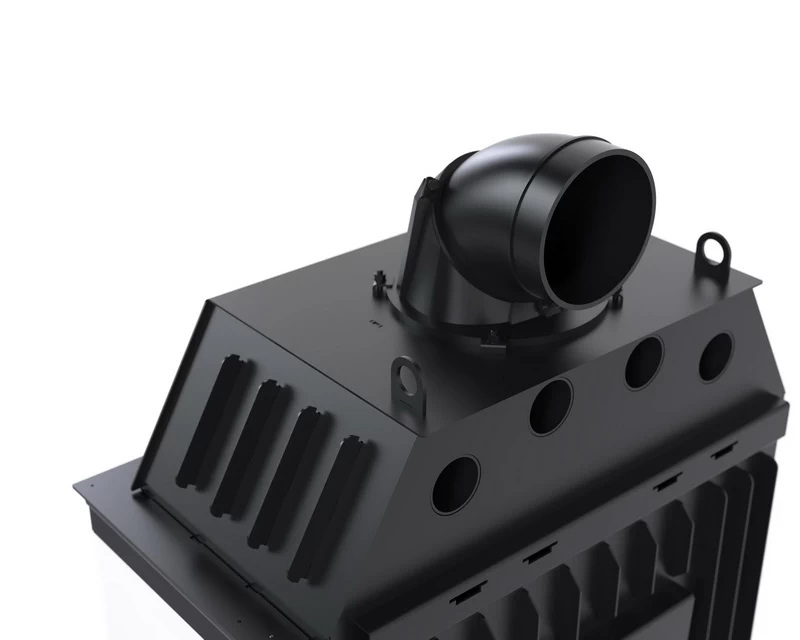

Pasukama ketaus dūmų jungtis leidžia parinkti prijungimo kryptį pagal dūmtraukio trasą. Apačioje esanti lauko oro jungtis skirta atskiram degimo oro kanalui: jo nereikia painioti su patalpos vėdinimu ar aplink korpusą cirkuliuojančiu šildymo oru. Name su rekuperacija šie sprendiniai derinami kartu, kad vėdinimas netrukdytų židinio traukai.

Prieš montuojant įvertinama pagrindo laikomoji geba, dūmtraukis, nedegi apdaila, oro angos ir šiluminio plėtimosi tarpai. Aplink korpusą paliekama vietos šildymo orui cirkuliuoti ir reikalingoms dalims prižiūrėti. Pirmąjį paleidimą bei oro ir durelių sureguliavimą verta patikėti specialistui, o pirmųjų kūrenimų metu patalpą gerai vėdinti. Saugūs atstumai ir medžiagos parenkami pagal konkretaus modelio dokumentus bei įrengimo projektą.

Flaminta atlieka profesionalų židinių montavimą visoje Lietuvoje. Židinių montavimo paslauga padeda suderinti S BL kapsulę, jos priedus ir konkretaus būsto įrengimo sąlygas.

Reguliuojamos kojelės: tikslus kapsulės pastatymas

Reguliuojamos atramos padeda išlyginti kapsulę ir suderinti jos padėtį su numatytu fasado aukščiu. Tai naudinga ruošiant apdailą: teisingai pastatytą židinį lengviau suderinti su rėmelio ir angos kontūrais. Kojelės nepakeičia tinkamo, apkrovą atlaikančio pagrindo, o jų padėtis nustatoma prieš uždengiant konstrukciją apdaila.

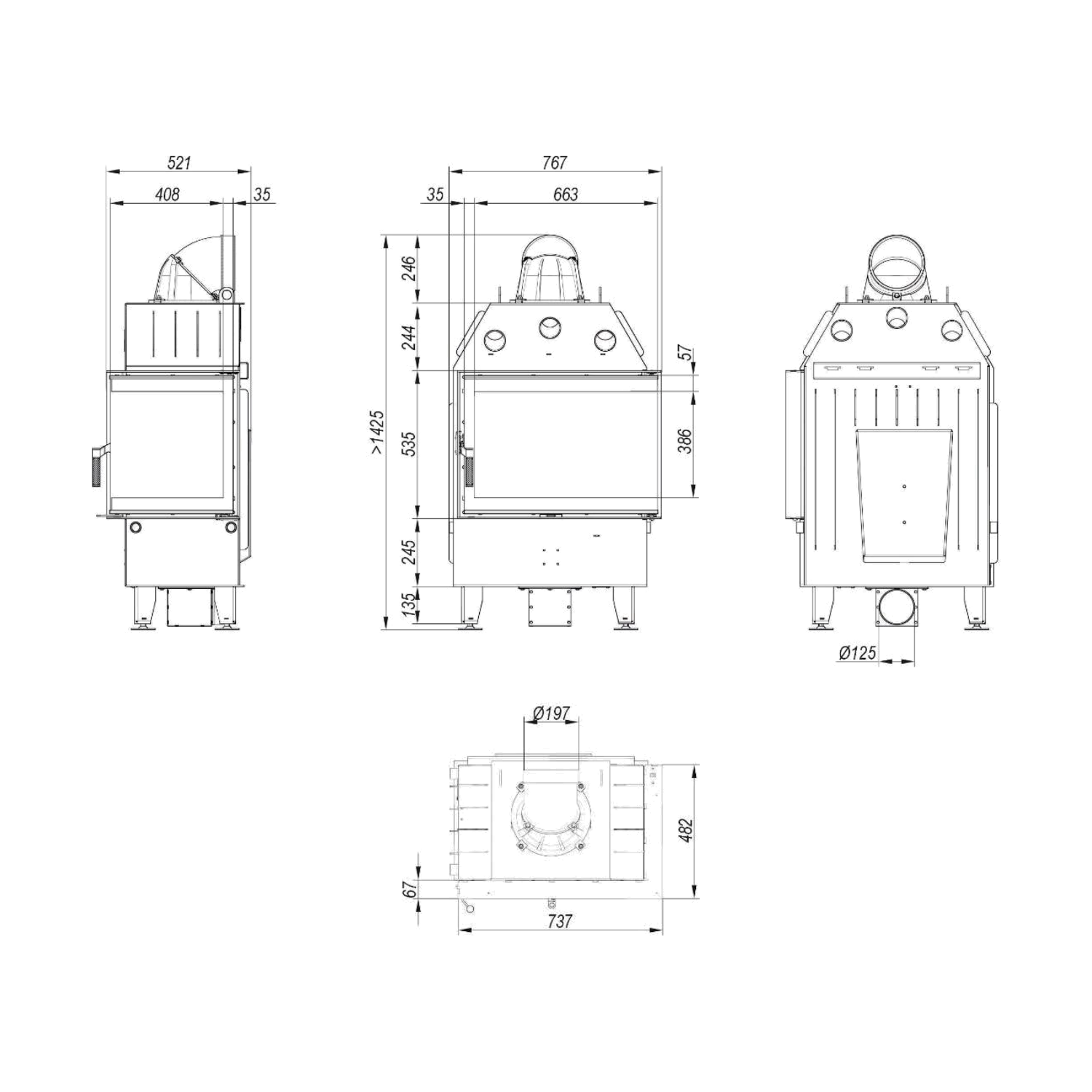

INTRA S BL techninis brėžinys ir matmenys

Techniniame brėžinyje pateiktos konkretaus INTRA S BL korpuso projekcijos ir pagrindiniai gamintojo matmenys. Jį naudokite planuodami kapsulės vietą, apdailos konstrukciją ir prijungimus kartu su montavimo instrukcija. Galutinius oro tarpus, pagrindo apkrovą, dūmtraukio trasą ir apdailos sprendinius turi įvertinti montuotojas pagal konkrečią vietą.
