Kaminas UNI180PK

Kaminai Konekt UNI180PK

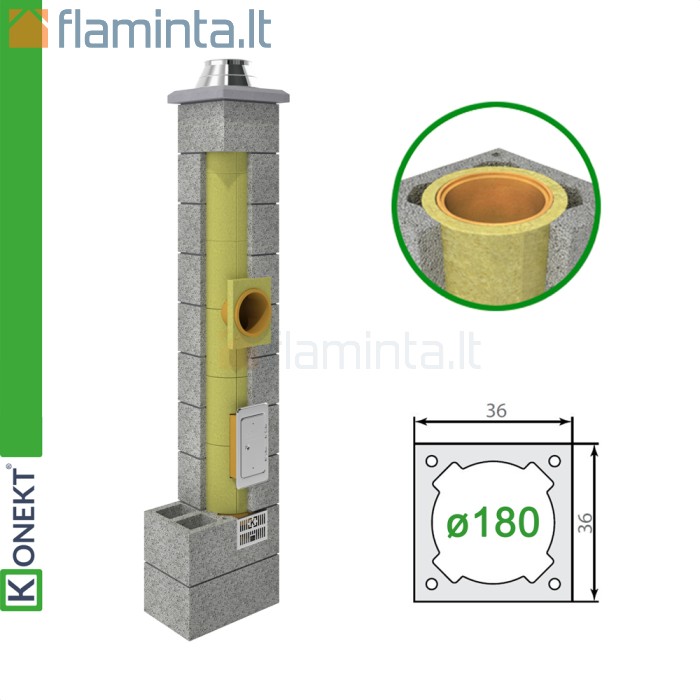

Moduliniai kaminai Konekt - viena geriausių rinkoje universali trisluoksnė kamino sistema, kurioje naudojami vokiečių įmonės „WOLFSHOHER“ keraminiai įdėklai. Sistema skirta tiek tradiciniams, tiek moderniems skystojo ir kietojo kuro katilams (kūrenamiems stambia ir smulkia anglimi, mediena, granulėmis ir ekogranulėmis, dujomis, alyva) bei katilams kurių išmetamosios dujos kondensuojasi (kai išmetamųjų dujų temperatūra mažesnė nei 200 °C). Trisluoksnė konstrukcija su mineralinės vatos izoliacija garantuoja, kad kaminas atitiks griežčiausius reikalavimus, kurie nuolat keliami modernėjat šildymo įrangai.

Išorinis kamino sluoksnis pagamintas iš lengvo, tačiau tvirto gniuždymui atsparaus keramzitbetonio. Keraminiai įdėklai gaminami iš kaitrai atsparaus šamoto. Dėka ypač lygaus įdėklų vidinio paviršius kaminas formuoja gerą trauką, turį mažą suodžių sukibimą ir yra lengvai valomas. Kaminas atsparus drėgmės poveikiui, agresyvių medžiagų (rūgštims esančioms kondensate) sukeliamai korozijai, aukštai temperatūrai ir trumpalaikiam tiesioginės ugnies poveikiui - suodžių gaisrui.

Kaminai KONEKT: aukšta kokybė - saugūs namai

Kamino kokybė neatsiejama nuo saugumo reikalavimų, todėl visi KONEKT kaminai sertifikuoti kaip vientisa kamino sistema ir jiems suteikiama 30 metų garantija.

Ypatingas KONEKT kamino privalumas lyginant jį su įprastu mūriniu kaminu - mineralinė vata KONROC, kuri izoliuoja keraminį įdėklą bloko viduje. Vata atlieka keletą labai svarbių funkcijų:

• Stabilizuoja (įtvirtina) keraminį įdėklą.
• Apsaugo kaminą nuo staigių temperatūros pokyčių poveikio.
• Sumažina išmetamųjų dujų kondensacijos efektą.
• Užsidegus suodžiams, sudaro ugniai atsparų barjerą - apsaugo kamino išorę nuo ugnies.
• Puikiai slopina iš katilo sklindančius garsus.

Mūriniuose kaminuose įprastai po suodžių uždegimo geriausiu atveju reikia keisti metalinį įdėklą, blogiausiu - keisti visą kaminą. Ko nepasakysi apie kaminus KONEKT - kur naudojama atspari aukštos kokybės keramika. Būtina nepamiršti, kad kaminas - tai namo širdis, todėl kaminai turi būti saugūs, atsparūs suodžių gaisrui ir veikti taip, kad keltų kuo mažiau rūpesčių Jums ir užtikrintų namo saugumą. Praktika rodo, kad Lietuvoje kaminams teikiama per mažai dėmesio ir priežiūros. Turi būti naudojamas kokybiškas kuras, o kaminai valomi bent du kartus per metus. KONEKT - saugūs kaminai saugiam namui.

Kaminai KONEKT: montavimas be rūpesčių. Į kiekvieną KONEKT kamino komplektą įeina visi būtini elementai, reikalingi greitam ir tiksliam kamino montavimui ir saugiam eksploatavimui. Jums lieka tik pajungti katilą, židinį ar krosnelę. KONEKT kaminus montuoti galima ne tik pastato viduje, bet ir išorėje, pavyzdžiui, prie pastato lauko sienos.

KONEKT kamino sistemos komplekto elementai:

1. Keramzitiniai blokeliai

2. Keramikinis įdėklas

3. Pajungimo trišakis 90° (45° už papildomą mokestį)

4. Išvalymo trišakis

5. Kondensato surinkėjas standartinis/aukštas

6. Aukšto kondensato surinkėjo alkūnė

7. Mineralinė vata

8. Vatos plokštė trišakiui

9. Ventiliacinės grotelės

10. Pravalos durelės

11. Kamino baigiamoji detalė

12. Klijai įdėklo klijavimui

13. Sandarinimo virvė

14. Dengiamosios plokštės šablonas

15. Dengiamoji plokštė (už papildomą mokestį)

KAMINO MONTAVIMO INSTRUKCIJA

1. Kamino montavimą pradedame įrengdami anksčiau paruošto kamino cokolio hidroizoliaciją. Dažniausiai izoliuojame pamatų ruberoidu.

2. Pirmą tuščiavidurį blokelį tiksliai padedame ant pamato ant mūro skiedinio sluoksnio. Dūmtakio angą visiškai užpildome mūro skiediniu išlaikydami horizontalumą ir vertikalumą. Toliau ant visiškai užlieto pirmo blokelio dedame antrą kamino blokelį ir jį užliejame iki apie 8 cm aukščio (aukštas kondensato rinktuvas) arba 15 cm (žemas kondensato rinktuvas) – taip suformuoto kamino cokolio aukštis turi būti apie 33 cm arba 44 cm. Laukiame, kol susiriš ir sutvirtės betono skiedinys. Sekantį kamino montavimo etapą galima pradėti tik susirišus betonui kamino cokolyje.

3. Tuščiavidurius blokelius jungiame cemento ir kalkių skiediniu. Siūlės storis turi būti 10-15 mm. Paskleistame skiedinyje statome kondensato rinktuvą, tiksliai išlaikant horizontalumą (prieš tai įsukus į sistemos komplektą įeinančią kondensato rinktuvo alkūnę). Po to kamino blokelyje iškertame kamino vėdinimo grotelių angą bei kondensato šalinimo angą.

4. Prieš kito blokelio montavimą, jame iškertame pravalos ir apžiūros durelių angą. Iškirsta anga visame perimetre turi būti 2 cm didesnė nei pravalos rėmo išoriniai matmenys. Į blokelį dedamas mineralinės vatos izoliacijos sluoksnis. Izoliaciją sudaro trys arba keturios 0,33 ilginio metro ilgio mineralinės vatos plokštės. Būtina laikytis toliau nurodytos montavimo sekos: pirmiausia montuojamas blokelis, po to mineralinės vatos apvalkalas, ir pabaigoje – keramikinis elementas. Elementai yra suderinti tarpusavyje. Keramikinius vamzdžius jungti galima tik naudojant rūgštims atsparų glaistą (išsami naudojimo instrukcija nurodyta ant pakuotės). Prieš tepant rūgštims atsparų glaistą nuo keramikinių vamzdžių reikia nuvalyti dulkes ir juos sudrėkinti drėgna kempine. Optimalus glaisto skiedinio sluoksnis - 3 mm. Glaisto perteklių reikia pašalinti drėgna kempine.

5. Prieš sumontuodami kitą korpuso blokelį, jame iškertame stačiakampio formos angą pajungimo trišakiui. Anga turi būti tokių matmenų, kad priekinė plokštė iš mineralinės vatos gaubtų trišakį ne mažiau kaip 5 cm iš visų pusių.

DĖMESIO! Degimo produktų šalinimo iš katilo vamzdžio montavimą reikia atlikti ne anksčiau kaip praėjus 5 dienoms nuo kamino įrengimo. Nesumontuota priekinė plokštė dažnai yra kamino trūkinėjimo priežastis.

6. Vamzdis turi būti įmautas į trišakį ne giliau kaip 60 mm. Tarp trišakio ir degimo produktų šalinimo vamzdžio reikia taikyti šiluminio plėtimosi amortizavimą: karščiui atsparią keramikinio pluošto virvę. Kompensacinis tarpas visame kamino perimetre turi būti 5-10 mm. Virvė montuojama tik įrengiant šildymo katilą.

7. Elementus montuojame toliau nurodyta seka:

• keramzitbetonio blokelis,
• vata,
• keraminis vamzdis.

8. Montuojame kaminą dengiančią betoninę plokštę. Baigiant reikia neužmiršti, kad viršutinis keramikinis vamzdis būtinai turi būti išsikišęs virš plokštės ne mažiau kaip 6 cm. Deflektoriaus įlaida iš viršaus ne mažiau kaip 3 cm užleidžiama ant keramikinio vamzdžio išorinio paviršiaus. Apatinę deflektoriaus dalį padengiame aukštos temperatūros silikonu ir įspaudžiame į vamzdį. Deflektoriaus niekur negalima neišardomai tvirtinti prie betoninės plokštės.

Be to, visame perimetre kompensacinis šiluminio plėtimosi tarpas tarp keramikinio vamzdžio ir kaminą dengiančios betoninės plokštės ar skardos turi būti mažiau kaip 5 mm. Nesant šiluminės plėtros kompensacinio tarpo gali būti pažeistas keramikinis kamino įdėklas.

9. Kamino apdaila: Įrengtą kaminą aptinkuoti, išklijuoti plytelėmis arba apmūryti klinkerio plytomis. Pabaigoje montuojamos vėdinimo grotelės, o pravalos trišakyje pravalos durelės.

A. Perėjimų per betonines lubas vietose visame kamino perimetre paliekame 2-3 cm šiluminio plėtimosi kompensacinį tarpą. Jeigu lubos pagamintos iš degiųjų medžiagų, kompensacinis tarpas turi būti ne mažesnis kaip 5 cm. Angą užpildome ugniai atsparia mineraline vata.

B. Jeigu kamino išmetimo anga įrengiama aukščiau kaip 100 cm virš stogo dangos, kaminą reikia papildomai sustiprinti tuščiavidurio blokelio visuose kampuose esančiose angose sumontuojant armatūros strypus. Tai atliekama bent jau 100 cm žemiau stogo šlaito esančių blokelių kampų angose įkišus strypus ir juos užliejus nedidelio tankio cemento skiediniu.

C. Dažniausios kamino montavimo klaidos:
